Transformador monofásico de seguridad abierto

Transformador monofásico con aislamiento galvánico, para cuadros con tensiones de seguridad para el ser humano en caso de contacto accidental, con aislamiento entre primario – secundario, barnizado completo para un mayor aislamiento ante humedades, polvo y ambientes salinos

–

– Aislamiento clase F.
– Bobinado clase H-180 ºC.
– Protección IP-00.
– Núcleo aislado.
– Frecuencia 50/60Hz.
– Temperatura ambiente asignada 30ºC.
– Aislamiento entre bobinados de 4 Kv.
– Entre bobinados y masa 2,5 Kv.
– Opcional el montaje en carril DIN para potencias hasta 160VA.
– Marcado CE

– Norma aplicable:

IEC/UNE-EN 61558-1
IEC/UNE-EN 61558-2-2
IEC/UNE-EN 61558-2-6

– Otras potencias y tensiones consultar.


Potencia	60 VA	75 VA	100 VA	150 VA	200 VA	250 VA
Referencia	423	424	426	427	428	429
Tensión de entrada	230V	230V	230V	230V	230V	230V
tensión de salida	12V	12V	12V	12V	12V	12V
Indice de protección	IP-00	IP-00	IP-00	IP-00	IP-00	IP-00
Tipo de aplicación	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana
Temperatura Ambiente	35ºC.	35ºC.	35ºC.	35ºC.	35ºC.	35ºC.
Clase térmica	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)
Protección Choques Eléctricos	Clase I	Clase I	Clase I	Clase I	Clase I	Clase I
Tensión de ensayo	4 Kv	4 Kv	4 Kv	4 Kv	4 Kv	4 Kv

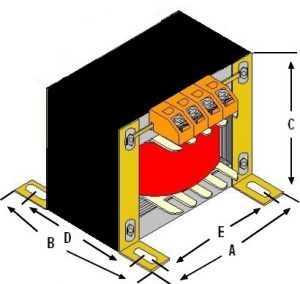

A	75	75	84	84	96	108
B	63	73	90	100	98	97
C	83	83	90	90	110	118
D	47	57	68	78	77	74
E	63	63	70	70	80	90
Ø	4x10	4x10	4x10	4x10	5x15	6x16
Peso	0.40	0.80	1.70	2.60	3.10	3.60
Potencia	300 VA	400 VA	500 VA	600 VA	800 VA	1000 VA
Referencia	430	431	432	451-1	452-1	453-1
Tensión de entrada	230V	230V	230V	230V	230V	230V
tensión de salida	12V	12V	12V	12V	12V	12V
Indice de protección	IP-00	IP-00	IP-00	IP-00	IP-00	IP-00
Tipo de aplicación	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana
Temperatura Ambiente	35ºC.	35ºC.	35ºC.	35ºC.	35ºC.	35ºC.
Clase térmica	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)
Protección Choques Eléctricos	Clase I	Clase I	Clase I	Clase I	Clase I	Clase I
Tensión de ensayo	4 Kv	4 Kv	4 Kv	4 Kv	4 Kv	4 Kv
A	108	126	126	126	150	150
B	107	111	121	141	129	149
C	118	135	135	135	147	147
D	84	81	91	111	95	115
E	90	105	105	105	125	125
Ø	6x16	6x22	6x22	6x22	7x24	7x24
Peso	4.50	5.30	6.30	8.50	8.90	11.20
Potencia	60 VA	75 VA	100 VA	150 VA	200 VA	250 VA
Referencia	426-2	424-2	426-3	427-2	428-2	429-2
Tensión de entrada	230V	230V	230V	230V	230V	230V
tensión de salida	24V	24V	24V	24V	24V	24V
Indice de protección	IP-00	IP-00	IP-00	IP-00	IP-00	IP-00
Tipo de aplicación	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana
Temperatura Ambiente	35ºC.	35ºC.	35ºC.	35ºC.	35ºC.	35ºC.
Clase térmica	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)
Protección Choques Eléctricos	Clase I	Clase I	Clase I	Clase I	Clase I	Clase I
Tensión de ensayo	4 Kv	4 Kv	4 Kv	4 Kv	4 Kv	4 Kv
A	75	75	84	84	96	108
B	63	73	90	100	98	97
C	83	83	90	90	110	118
D	47	57	68	78	77	74
E	63	63	70	70	80	90
Ø	4x10	4x10	4x10	4x10	5x15	6x16
Peso	0.30	0.60	1.50	2.40	2.90	3.50
Potencia	300 VA	400 VA	500 VA	600 VA	800 VA	1000 VA
Referencia	430-2	431-2	432-2	451	452	453
Tensión de entrada	230V	230V	230V	230V	230V	230V
tensión de salida	24V	24V	24V	24V	24V	24V
Indice de protección	IP-00	IP-00	IP-00	IP-00	IP-00	IP-00
Tipo de aplicación	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana	Tensiones de seguridad humana
Temperatura Ambiente	35ºC.	35ºC.	35ºC.	35ºC.	35ºC.	35ºC.
Clase térmica	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)
Protección Choques Eléctricos	Clase I	Clase I	Clase I	Clase I	Clase I	Clase I
Tensión de ensayo	4 Kv	4 Kv	4 Kv	4 Kv	4 Kv	4 Kv
A	108	126	126	126	150	150
B	107	111	121	141	129	149
C	118	135	135	135	147	147
D	84	81	91	111	95	115
E	90	105	105	105	125	125
Ø	6x16	6x22	6x22	6x22	7x24	7x24
Peso	4.30	5.20	6.20	8.30	8.80	11.10
