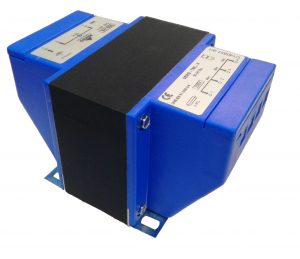

Transformador monofásico para iluminación en carcasa

Transformador monofásico con aislamiento galvánico, con pantalla electrostática, indicado para todo tipo focos de iluminación de piscinas, fuentes, jardines…etc. También se indica la potencia activa máxima, para una correcta instalación de los focos de LED, asegurando el mínimo margen de tensión del foco para el correcto funcionamiento de sus componentes internos y una iluminación óptima, alargando la vida útil del foco, barnizado completo para un mayor aislamiento ante humedades, polvo y ambientes salinos

–

– Aislamiento clase F.
– Bobinado clase H-180 ºC.
– Protección IP-20
– Núcleo aislado.
– Frecuencia 50/60Hz.
– Temperatura ambiente asignada 30ºC.
– Aislamiento entre bobinados de 4 Kv.
– Entre bobinados y masa 2,5 Kv.
– Regulación por primario la distancia del foco y transformador 10-25-40 mtrs.

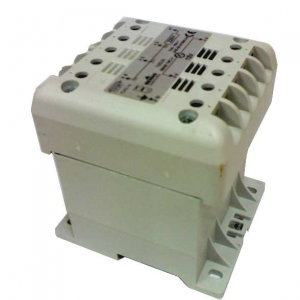

– Opcional el montaje en carril DIN figura 1.
– Marcado CE

– Norma aplicable:

IEC/UNE-EN 61558-1
IEC/UNE-EN 61558-2-2
IEC/UNE-EN 61558-2-6

– Otras potencias y tensiones consultar.


Potencia	100 VA	300 VA	300 VA	600 VA
Referencia	824-2	821-3	821-9	822-2
Potencia activa (LED)	60W	180W	180W	360W
Tensión de entrada	230V	230V	230V	230V
tensión de salida	12V	12V	12V	12V
Indice de protección	IP-20	IP-20	IP-20	IP-20
Tipo de aplicación	Iluminación	Iluminación	Iluminación	Iluminación
Temperatura Ambiente	35ºC.	35ºC.	35ºC.	35ºC.
Clase térmica	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)	Bobinado: H (180ºC) Aislantes: B (130ºC)
Protección Choques Eléctricos	Clase I	Clase I	Clase I	Clase I
Figura	1	2	3	2
Tensión de ensayo	4 Kv	4 Kv	4 Kv	4 Kv
A	84	115	108	131
B	104	125	94	147
C	9390	124	92	162
D	60	108	78	133
E	98	81	89	100
Ø	4x4	6x13	6x13	6x13
Peso	2.20	4.90	4.00	8.90

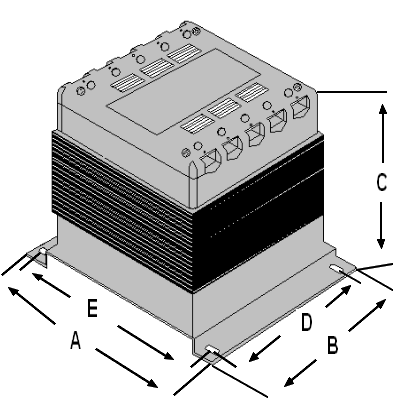

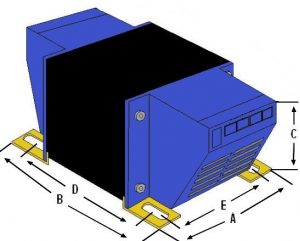

Figura 1 Figura 2 Figura 3
